개요

열차검지시스템은 열차 및 철도차량이 운행 중 레일상의 열차 유무를 검지하여 현재 운행 중인 위치를 표시하는 장치로 이를 토대로 차량의 속도, 열차간의 거리 및 위치확인, 신호기 현시, 선로전환기 전환 등 열차의 안전한 운행을 돕는 장치이다.

AF 궤도회로장치 / 속도코드 전송형

특징

  • 가청주파수를 사용한 열차 유무 검지
  • 상행 4개(F1,3,5,7)), 하행 4개(F2,4,6,7)의 주파수를 할당하여 사용
  • 차상장치(열차)에 코드화된 제어정보 전송
  • 열차 위치검지, 전방열차와의 운행간격에 따른 열차의 속도지시, 차량운행정보 전송
  • 지상장치를 통하여 이동중인 열차에 코드화된 제어정보 전송
  • 안전측 제어시 열차를 자동으로 정지시켜 안전 확보

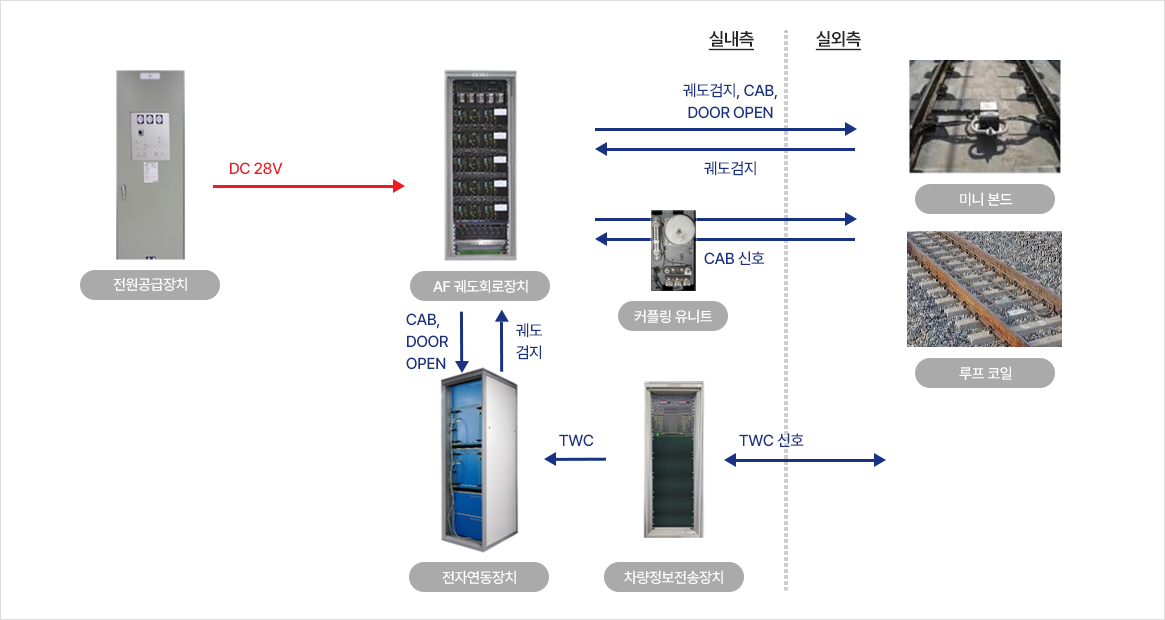

시스템 구성

AF 궤도회로장치 / 속도코드 무전송형

특징

  • 가청주파수를 사용한 열차 유무 검지
  • 상행 4개(F1,3,5,7)), 하행 4개(F2,4,6,7)의 주파수를 할당하여 사용
  • 교류와 직류 전철 구간 무절연 궤도회로
  • 역구내 및 역간 폐색구간 공통 사용

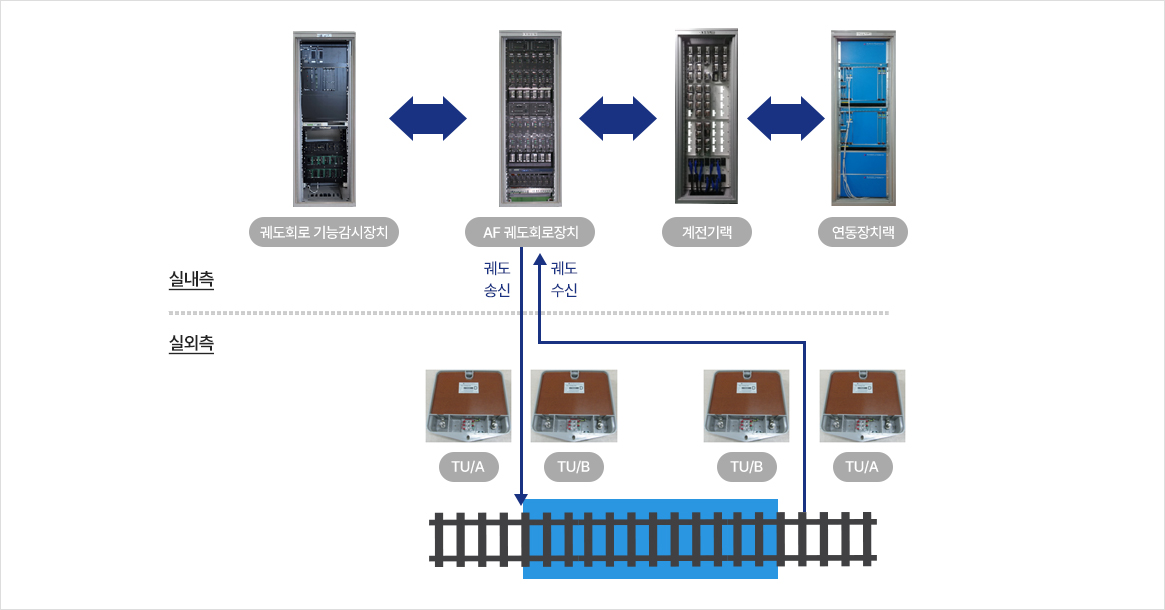

시스템 구성 / 역구내

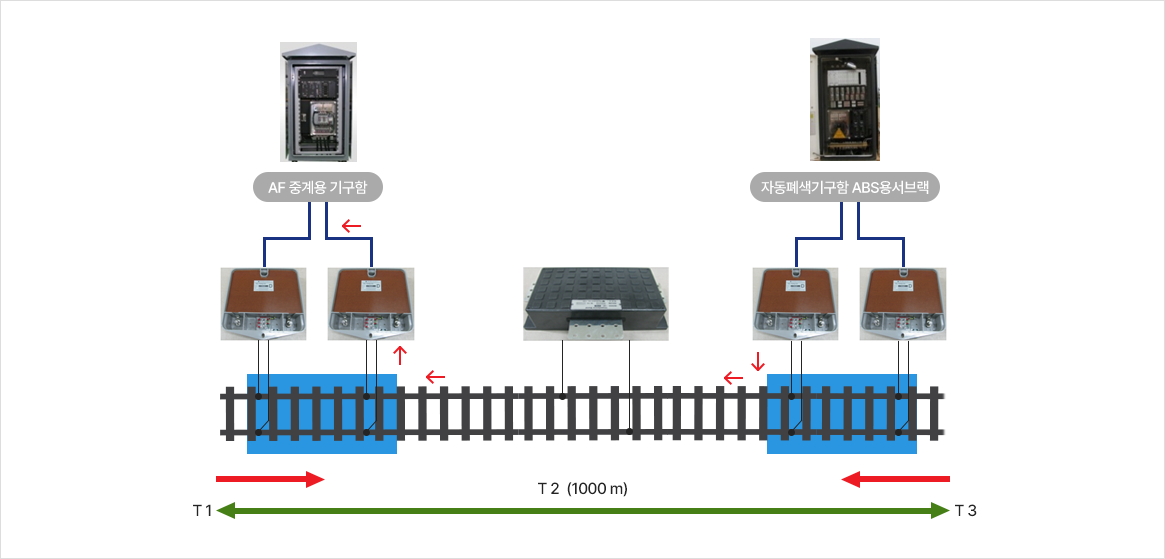

시스템 구성 / 폐색구간

차축검지장치 (Axle Counter)

특징

  • 센서를 이용하여 열차 차륜 검지
  • 열차 유무 및 운행방향, 운행 속도 확인
  • 2선식 PLC 전력선 및 장거리 통신
  • 비주얼 판넬에 의한 자가진단, 데이터 확인
  • 열차운전의 안전성 증대 및 경제적 시스템

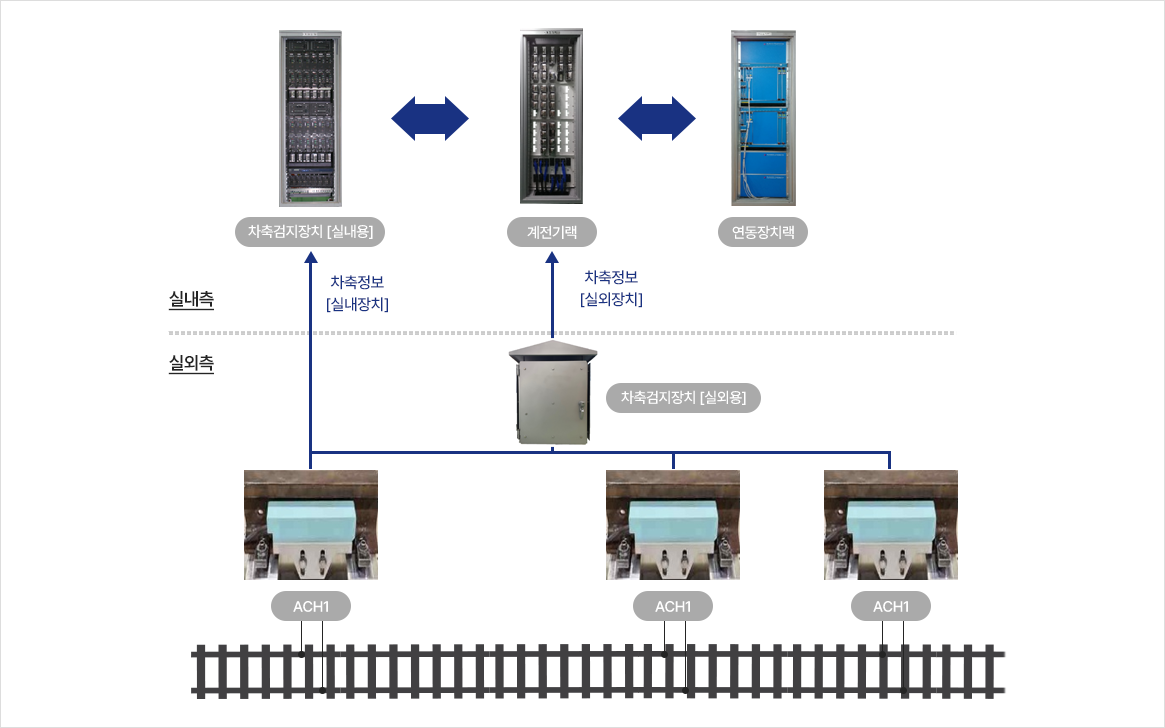

시스템 구성 / 역구내

궤도회로 기능감시장치 (TLDS)

특징

  • 열차점유 정보 및 현장변화정보 표시
  • 궤도회로 송·수신기 전압값을 실시간으로 확인하여 고장 여부 사전예방
  • 실시간으로 궤도회로 및 현장시설물 동작 및 장애 여부 감시
  • 각 역의 신호설비 상태를 실시간으로 감시

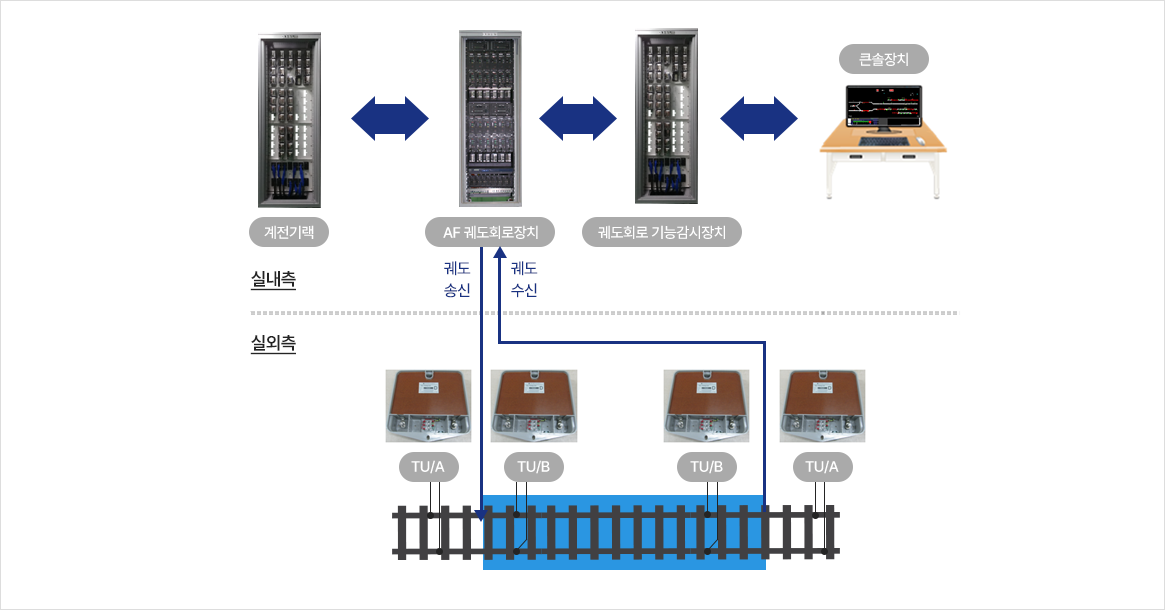

시스템 구성
