철도신호시스템

개요

전자연동장치는 열차제어에 연동기능을 제공하기 위해 모든 것을 전자 및 컴퓨터 기반으로 사용되는 것으로, 모든 열차운행과 다양한 규모의 역에서 운용될 수 있도록 설계된 하나의 독립적인 시스템이다. 하드웨어는 모듈 형태로 구성되어 전체적으로 운영 및 유지보수가 편리하고, 이에 대응하는 소프트웨어는 별도의 서브시스템으로 독립적으로 구성되어, 전체적으로 신뢰할 수 있는 안정된 시스템으로 구성되어 있다.

SIL4 인증 연동장치

특징

  • 안전제어시스템(CXP)에 장착되는 SIOS-IF모듈을 통하여 안전제어시스템과 L3 스위치를 사용한 이더넷 기반의 통신
  • 국제표준의 SIL4 요구사항을 충족하고 신뢰성 향상을 위한 이중계 결함허용 구조의 하드웨어를 기반으로 Fail-Safe 기능이 강화된 시스템 사용
  • 연동 로직의 변경과 증설 유지보수 용이
  • 자동절체 기반(Hot-standby)

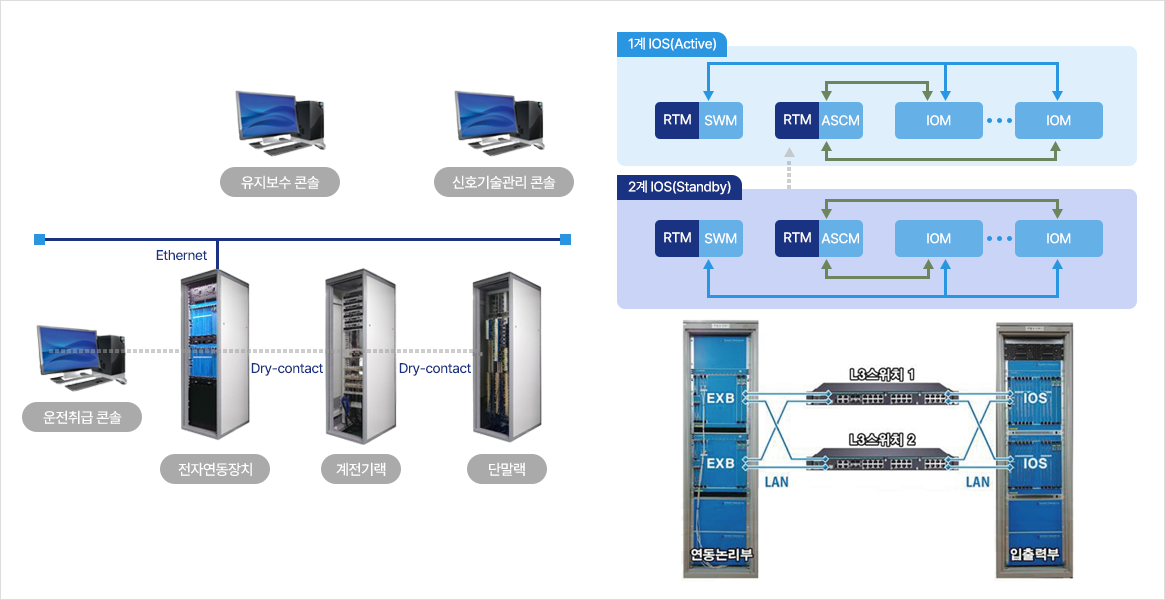

시스템 구성

한국형 표준 전자연동장치

특징

  • 이중계 동작 특성을 더욱 안정되게 설계하여 시스템의 안정성 극대화
  • 안전측 동작(Fail-Safe)에 의한 설계 제작
  • 연동 로직의 변경과 증설 유지보수 용이
  • Vmebus 방식의 통신방식 사용과 RS 422 통신 및 이더넷 통신 지원
  • 자동절체 기반(Hot-standby)

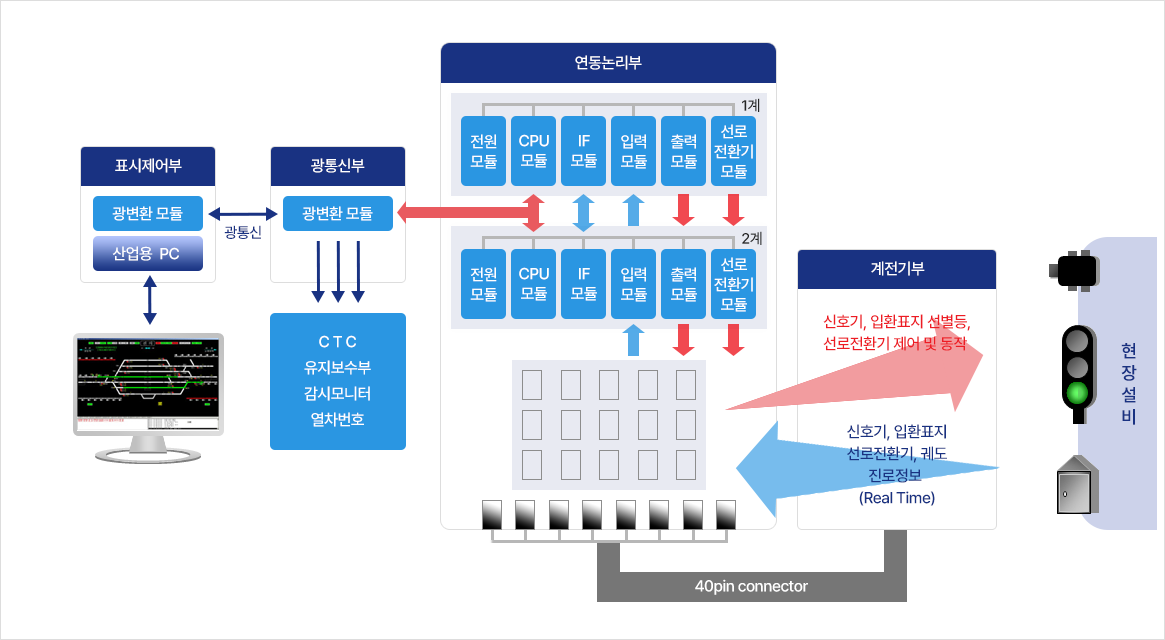

시스템 구성

Relayless 전자연동장치

특징

  • 계전기의 사용을 최소화한 다양한 외부 설비의 제어 및 표시가 가능한 모듈을 사용
  • 신뢰성 및 안전성이 입증된 무접점 소자 또는 On-Board 방식의 초소형 계전기(SSR)를 사용한 모듈
  • 기계식 릴레이보다 빠른 응답속도 및 노이즈 발생 최소화
  • 연동 로직의 변경과 증설 유지보수 용이
  • 자동절체 기반(Hot-standby)

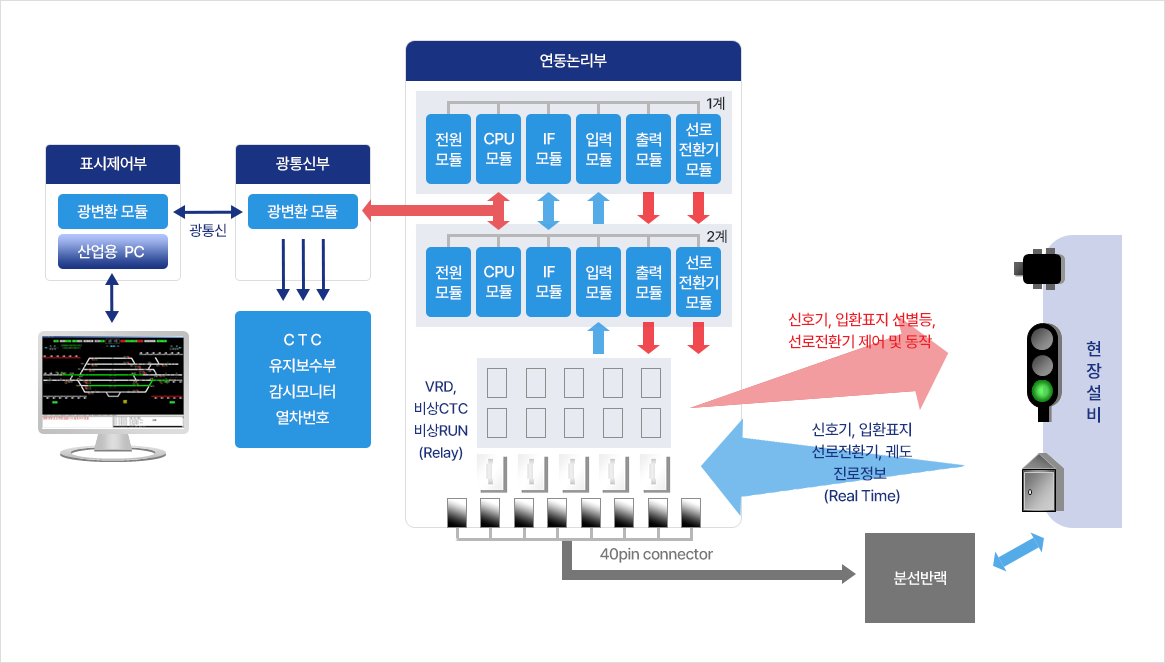

시스템 구성
